溴化鋰吸收式制冷原理（溴化鋰制冷機工作原理） 原創(chuàng )

　　溴化鋰制冷原理就是吸收式制冷 ，就是利用制冷劑也就是溴化鋰溶液，工質在較低溫度下被吸收劑吸收形成二元溶渡 ，加熱升溫后制冷工質又從溶液中逸 出的特性 ，通過對溶液加熱來完成制冷的一個過程，那么溴化鋰制冷機在運行中具體怎么操作呢？今天就讓三匯能環小編給大家詳細的介紹下溴化鋰吸收式制冷原理（溴化鋰制冷機工作原理）

溴化鋰吸收式制冷原理

　　溴化鋰吸收式制冷原理同蒸汽壓縮式制冷原理有相同之處，都是利用液態制冷劑在低溫、低壓條件下，蒸發、氣化吸收載冷劑(冷水)的熱負荷，產生制冷效應。所不同的是，溴化鋰吸收式制冷是利用“溴化鋰水”組成的二元溶液為工質對，完成制冷循環的。

　　在溴化鋰吸收式制冷機內循環的二元工質對中，水是制冷劑。在真空(對壓力：870Pa)狀態下蒸發，具有較低的蒸發溫度(5℃)，從而吸收載冷劑熱負荷，使之溫度降低，源源不斷地輸出低溫冷水。工質對中溴化鋰水溶液則是吸收劑，可在常溫和低溫下強烈地吸收水蒸氣，但在高溫下又能將其吸收的水分釋放出來。

　　制冷劑在二元溶液工質對中，不斷地被吸收或釋放出來。吸收與釋放周而復始，不斷循環，因此，蒸發制冷循環也連續不斷。制冷過程所需的熱能可為蒸汽，也可利用廢熱，廢汽，以及地下熱水(75'C以上)。在燃油或天然氣充足的地方，還可采用直燃型溴化鋰吸收式制冷機制取低溫水。

　　這些特征充分表現出溴化鋰吸收式制冷機良好的經濟性能，促進了溴化鋰吸收式制冷機的發展。 因為溴化鋰吸收式制冷機的制冷劑是水，制冷溫度只能在o℃以上，般不低于5℃，故溴化鋰吸收式制冷機多用于空氣調節工程作低溫冷源，特別適用于大、中型空調工程中使用。溴化鋰吸收式制冷機在某些生產工藝中也可用作低溫冷卻水。

　　節 吸收式制冷的基本原理 、吸收式制冷機基本工作原理從熱力學原理知道，任何液體工質在由液態向氣態轉化過程必然向周?chē)諢崃?。在汽化時會(huì )吸收汽化熱。水在定壓力下汽化，而又必然是相應的溫度。而且汽化壓力愈低，汽化溫度也愈低。如個大氣壓下水的汽化溫度為00~C，而在o.05大氣壓時汽化溫度為33℃等。如果我們能創(chuàng )造個壓力很低的條件，讓水在這個壓力條件下汽化吸熱，就可以得到相應的低溫。

　　定溫度和濃度的溴化鋰溶液的飽和壓力比同溫度的水的飽和蒸汽壓力低得多。由于溴化鋰溶液和水之間存在蒸汽壓力差，溴化鋰溶液即吸收水的蒸汽，使水的蒸汽壓力降低，水則進步蒸發并吸收熱量，而使本身的溫度降低到對應的較低蒸汽壓力的蒸發溫度，從而實現制冷。

　　蒸汽壓縮式制冷機的工作循環由壓縮、冷凝、節流、蒸發四個基本過程組成。吸收式制冷機的基本工作過程實際上也是這四個過程，不過在壓縮過程中，蒸汽不是利用壓縮機的機械壓縮，而是使用另種方法完成的。如圖2—所示，由蒸發器出來的低壓制冷劑蒸汽先進人吸收器，成在吸收器中用種液態吸收劑來吸收，以維持蒸發器內的低壓，在吸收的過程中要放出大量的溶解熱。

　　熱量由管內冷卻水或其他冷卻介質帶走，然后用溶液泵將這由吸收劑與制冷劑混合而成的溶液送人發生器。溶液在發生器中被管內蒸汽或其他熱源加熱，提高了溫度，制冷劑蒸汽又重新蒸發析出。此時，壓力顯然比吸收器中的壓力高，成為高壓蒸汽進入冷凝器冷凝。

　　冷凝液經節流減壓后進入蒸發器進行蒸發吸熱，而冷(媒)水(或稱冷凍水)降溫實現了制冷。發生器中剩下的吸收劑又回到吸收器，繼續循環。由上可知吸收式制冷機是以發生器、吸收器、溶液泵代替了壓縮機。

　　吸收劑僅在發生器、吸收器、溶液泵、減壓閥中循環，并不到冷凝器、節流閥、蒸發器中去。而冷凝器、蒸發器、節流閥中則與蒸汽壓縮式制冷機樣，制冷劑存在?！　?二、吸收式制冷機的工質及其基本熱力性質　　 吸收式制冷機的工質與壓縮式制冷機不同，它有兩種工質，即制冷劑和吸收劑，我們通常稱為工質對。如水溴化鋰(H：O—LiBr)、氨水(NH3H：O)。在吸收器和發生器內它們組成了溶液。

　　因而吸收式制冷劑的工作原理還與溶液的特性有關?！　?現在我們進步討論吸收器、發生器內工質的吸收和解析過程：　　 圖2—2表示容器A內為純水，月內為溴化鋰水溶液。若兩容器內的液體都處于相同溫度下蒸發，由于兩種不同分子間的吸引力不同，形成的蒸汽壓力也不相同，容器A中的蒸汽壓PA小于容器月中的蒸汽壓幾。若將通道閥門打開使兩容器相通，則容器A中的水分子就逐漸向容器月中擴散，后進入溴化鋰溶液中。

溴化鋰制冷機工作制冷原理

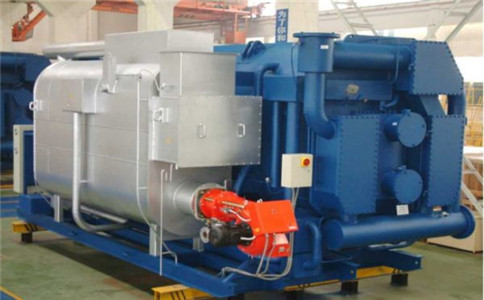

　　溴化鋰吸收式制冷機主要由發生器、冷凝器、蒸發器、吸收器、換熱器、循環泵等幾部分組成。

　　在溴化鋰吸收式制冷機運行過程中，當溴化鋰水溶液在發生器內受到熱媒水的加熱后，溶液中的水不斷汽化;隨著水的不斷汽化，發生器內的溴化鋰水溶液濃度不斷升高，進入吸收器;水蒸氣進入冷凝器，被冷凝器內的冷卻水降溫后凝結，成為高壓低溫的液態水;當冷凝器內的水通過節流閥進入蒸發器時，急速膨脹而汽化，并在汽化過程中大量吸收蒸發器內冷媒水的熱量，從而達到降溫制冷的目的;在此過程中，低溫水蒸氣進入吸收器，被吸收器內的溴化鋰水溶液吸收，溶液濃度逐步降低，再由循環泵送回發生器，完成整個循環。

　　如此循環不息，連續制取冷量。由于溴化鋰稀溶液在吸收器內已被冷卻，溫度較低，為了節省加熱稀溶液的熱量，提高整個裝置的熱效率，在系統中增加了一個換熱器，讓發生器流出的高溫濃溶液與吸收器流出的低溫稀溶液進行熱交換，提高稀溶液進入發生器的溫度

　　由此可知，溴化鋰溶液所以會(huì )吸收水蒸氣是因為它們的蒸汽壓不相同，兩者的蒸汽壓相差越大，吸收的能力就越強。同時也以知道，作為吸收劑的工質，它的蒸汽壓必須比制冷劑的小，其沸點也就必須比制冷劑的高。

　　作為吸收劑的溶液其飽和蒸汽壓的大小必須由溶液的溫度和濃度來確定。也就是說，在溫度和濃度都已確定的情況下，飽和蒸汽壓才有定值。這與單工質不相同，對于單工質來說，如果已知其溫度，則其飽和蒸汽壓力也就隨之而定了。
部分內容來自 溴化鋰制冷機制冷原理-知乎

總結“溴化鋰吸收式制冷機通過其經濟性，和節能性收到了用戶認可。以上內容就是關于溴化鋰吸收式制冷原理（溴化鋰制冷機工作原理）的內容介紹，希望可以幫助大家。
