溴化鋰機組的制冷原理是什么呢(溴化鋰制冷簡單原理圖) 原創(chuàng )



溴化鋰制冷機以熱能為動力，對熱能要求低，電能消耗少。設備運行壽命長等特點受到工業用戶的喜歡，近期有很多的網友發來提問，溴化鋰機組的制冷原理是什么？今天就讓三匯能環小編給大家介紹下溴化鋰制冷簡單原理圖

溴化鋰機組的制冷原理是什么　

      溴化鋰機組又叫溴化鋰吸收式制冷機組，是以溴化鋰溶液為吸收劑材料，以水為制冷劑溶液，利用水在高真空中蒸發吸熱達到制冷的目的。溴化鋰機組是利用水在低壓下相態的變化(由液態變?yōu)槠麘B(tài))，吸收汽化潛熱來達到制冷的目的。其間，水是制冷劑，溴化鋰溶液為吸收劑。在溴化鋰機組中，經過蒸發后的冷劑水蒸氣會(huì )被溴化鋰溶液吸收，溶液逐漸變稀，這過程是在吸收器中發生的，然后以熱能為動力，將溶液加熱使其水份分離出來，而溶液變濃。這樣在發生器中得到的蒸汽在冷凝器中凝結成水，經節流后再送至蒸發器中蒸發。如此循環達到連續制冷的目的。



　　由于溴化鋰水溶液本身沸點很高，難揮發，所以可認為溴化鋰飽和溶液液面上的蒸汽為純水蒸汽;在定溫度下，溴化鋰水溶液液面上的水蒸氣飽和分壓力小于純水的飽和分壓力;而且濃度越高，液面上的水蒸氣飽和分壓力越小。所以在相同的溫度條件下，溴化鋰水溶液濃度越大，其吸收水分的能力就越強。這也就是通常采用溴化鋰作為吸收劑，水作為制冷劑的原因。

　　溴化鋰吸收式制冷機主要由發生器、冷凝器、蒸發器、吸收器、換熱器、循環泵等幾部分組成。

　　在溴化鋰吸收式制冷機運行過程中，當溴化鋰水溶液在發生器內受到熱媒水的加熱后，溶液中的水不斷汽化;隨著水的不斷汽化，發生器內的溴化鋰水溶液濃度不斷升高，進入吸收器;水蒸氣進入冷凝器，被冷凝器內的冷卻水降溫后凝結，成為高壓低溫的液態水;當冷凝器內的水通過節流閥進入蒸發器時，急速膨脹而汽化，并在汽化過程中大量吸收蒸發器內冷媒水的熱量，從而達到降溫制冷的目的;在此過程中，低溫水蒸氣進入吸收器，被吸收器內的溴化鋰水溶液吸收，溶液濃度逐步降低，再由循環泵送回發生器，完成整個循環。如此循環不息，連續制取冷量。由于溴化鋰稀溶液在吸收器內已被冷卻，溫度較低，為了節省加熱稀溶液的熱量，提高整個裝置的熱效率，在系統中增加了個換熱器，讓發生器流出的高溫濃溶液與吸收器流出的低溫稀溶液進行熱交換，提高稀溶液進入發生器的溫度。

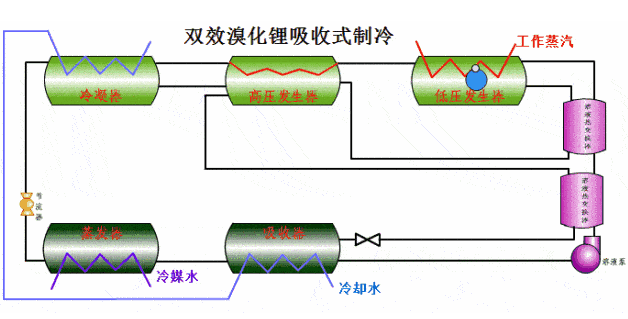

溴化鋰制冷簡單原理圖

溴化鋰制冷簡單原理圖

　　在溴化鋰吸收式制冷中，水作為制冷劑，溴化鋰作為吸收劑。 由于溴化鋰水溶液本身沸點很高，極難揮發，所以可認為溴化鋰飽和溶液液面上的蒸汽為純水蒸汽;在一定溫度下，溴化鋰水溶液液面上的水蒸氣飽和分壓力小于純水的飽和分壓力;而且濃度越高，液面上的水蒸氣飽和分壓力越小。

　　所以在相同的溫度條件下，溴化鋰水溶液濃度越大，其吸收水分的能力就越強。這也就是通常采用溴化鋰作為吸收劑，水作為制冷劑的原因。 溴化鋰吸收式制冷機主要由發生器、冷凝器、蒸發器、吸收器、換熱器、循環泵等幾部分組成。 在溴化鋰吸收式制冷機運行過程中，當溴化鋰水溶液在發生器內受到熱媒水的加熱后，溶液中的水不斷汽化;隨著水的不斷汽化，發生器內的溴化鋰水溶液濃度不斷升高，進入吸收器;水蒸氣進入冷凝器，被冷凝器內的冷卻水降溫后凝結，成為高壓低溫的液態水;當冷凝器內的水通過節流閥進入蒸發器時，急速膨脹而汽化，并在汽化過程中大量吸收蒸發器內冷媒水的熱量，從而達到降溫制冷的目的;在此過程中，低溫水蒸氣進入吸收器，被吸收器內的溴化鋰水溶液吸收，溶液濃度逐步降低，再由循環泵送回發生器，完成整個循環。如此循環不息，連續制取冷量。

　　由于溴化鋰稀溶液在吸收器內已被冷卻，溫度較低，為了節省加熱稀溶液的熱量，提高整個裝置的熱效率，在系統中增加了一個換熱器，讓發生器流出的高溫濃溶液與吸收器流出的低溫稀溶液進行熱交換，提高稀溶液進入發生器的溫度。

　　要詳細的圖解的話，一般廠家的樣本上有，你自己要本樣本來看看就可以了。比如三洋、荏原、開利、遠大等。

部分內容來自
溴化鋰機組的制冷原理是什么-知乎
溴化鋰制冷簡單原理圖-百度知道
總結：以上內容就是關于溴化鋰機組的制冷原理是什么呢(溴化鋰制冷簡單原理圖)，溴化鋰制冷機領用吸收劑在不同環境下，吸收或者釋放水蒸氣過程，通過吸收余熱制冷的過程，為企業創(chuàng )造舒適工作生活條件，希望以上內容可以對你有所幫助。
