溴化鋰吸收式制冷機工作原理 原創(chuàng )

優質內容 來源:三匯能環科技 2023-04-03 09:14:23 收藏:19 分享:11

導讀:您正在閱讀的是關于溴化鋰吸收式制冷機工作原理的內容,大小約為7KB,預計閱讀時間4分鐘。

要了解溴化鋰吸收式制冷機工作原理可不是件容易的事,如果你能完全理解溴化鋰吸收式制冷機工作原理,那恭喜你成為溴化鋰制冷機行業中的一份子了。三匯能環科技為了表達大家對溴化鋰制冷機維修站的關注,也由衷地希望大家在瀏覽本站時能夠帶走點知識,特地跟大家說說溴化鋰吸收式制冷機工作原理!如果在閱讀過程中,有不明白的地方歡迎第一時間向客服咨詢,當然了,如果您信任三匯能環科技的話,您的溴化鋰制冷機的運行、維修維保還有一些末端設備,可統統交給三匯來管理,我們保證提示溴化鋰制冷機的運行效率并幫助您節省能耗。

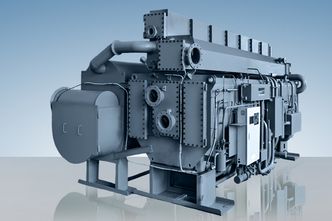

溴化鋰制冷機

溴化鋰制冷機圖例

溴化鋰吸收式制冷機制冷工作原理圖文

在初中,我們就學過,溶液的蒸發是會(huì )帶走熱量的。拿個比較淺顯的例子就是酒精滴在人的皮膚身上,人就會(huì )感覺到?jīng)鏊?,這是因為酒精蒸帶走皮膚身上的熱量,所以你才會(huì )感覺到?jīng)鏊壒?。溴化鋰吸收式制冷機也正是利用溶液蒸發帶走熱量而達到制冷的目的。不同的是溴化鋰吸收式制冷機是把水作為是制冷劑,溴化鋰溶液(即水和溴化鋰(LiBr)的混合物)作為吸收劑而制作而成的大型中央空調設備。

在一個標準大氣壓下,水的蒸發溫度為100℃,蒸發才會(huì )帶走大量的熱。在氣壓不斷變低的時候,水的蒸發溫度不斷降低,氣壓為6mmHg(真空狀態)的時候,水約在4℃蒸發,水的蒸發可帶走大量的熱量,在充分理解以上蒸發帶走熱量原理,我們就進入正題,說說溴化鋰制冷機制冷工作原理。

當內部壓力為6mmgHg的封閉容器(即蒸發器)中,制冷劑水在4℃蒸發,溴化鋰吸收器銅管內通入冷媒水的熱量,使冷媒水溫度降至7℃,空調用冷水制冷的目的。

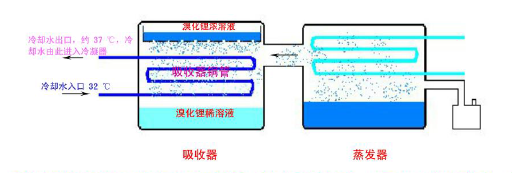

溴化鋰吸收式制冷機工作原理流程圖

溴化鋰吸收式制冷機工作原理流程圖-1

吸收式制冷機采用溴化鋰溶液作為吸收劑

由于制冷劑水蒸發,導致吸收器內壓力逐漸升高,使得制冷劑在4℃時蒸發不了,而蒸發器中的銅管中通過的水的出口溫度也會(huì )逐漸上升,為了能夠制造出7℃的冷水應該始終保持制冷劑在4℃蒸發,因此蒸發其中的壓力應維持在6mmHg。比較有效的辦法是將蒸發了的冷劑蒸汽排到蒸發器外面,保證制冷過程不斷繼續進行,因此需要必須裝有強吸收力的物質容器(吸收器)在吸收式蒸發量的冷劑蒸汽,保證容器內的壓力為6mmHg。溴化鋰溶液具有很強的吸收性,能有效地吸收冷劑蒸汽,在溶液濃度越高且溫度越低時,吸收性更強??梢岳斫?,這就是吸收式制冷機都采用溴化鋰溶液作為吸收劑重要原因了。

在4℃蒸發了的冷劑蒸汽被溴化鋰溶液吸收時,溴化鋰溶液溫度上升,吸收能力下降。為了溴化鋰溶液的吸收能力下降,用冷卻水進行冷卻防止吸收力下降,當吸收熱與蒸發熱相當時,即冷水的熱量通過制冷劑蒸發到傳到冷劑蒸汽中,冷劑蒸汽被吸收到吸收器中,其放出的熱量又被冷卻后傳到冷卻水中。其循環圖如下:

為您推薦:溴化鋰制冷機組售后



溴化鋰吸收式制冷機工作原理循環圖

溴化鋰吸收式制冷機工作原理流程圖-2

溴化鋰吸收式吸收器中的溴化鋰濃溶變化原理

吸收器中的溴化鋰濃溶液由于吸收了冷劑蒸汽而變成了稀溶液,從而失去吸收能力,那么如何將溴化鋰稀溶液變回到濃溶液?

溴化鋰稀溶液被溶液泵輸送到發生器中,在外界的熱源加熱下,稀溶液變成濃溶液。同時產生冷劑蒸汽。因加熱而生成的溴化鋰濃溶液恢復了吸收能力,流回到吸收器急需吸收來自蒸發器的冷劑蒸汽。溴化鋰溶液溫度較高,而溴化鋰稀溶液又需要進行加熱,為了充分利用能源,我們在溴化鋰濃溶液從發生器留回吸收器及溴化鋰稀溶液從吸收器輸送到發生器的過程中設置熱交換器,使二者進行熱交換。示意圖如下:

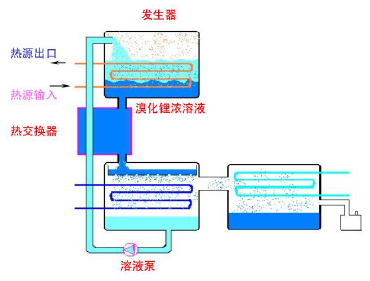

溴化鋰吸收式制冷機工作原理流程圖

溴化鋰吸收式制冷機工作原理流程圖-3

發生器中當產生的冷劑蒸汽達到飽和后,將使溴化鋰溶液不能再蒸發,如何處理發生器內的冷劑蒸汽?

通過冷凝器銅管內的冷卻水降溫,使來自發生器內的冷劑蒸汽冷凝為液態水,液態狀態的水流回到蒸發器繼續蒸發吸熱,使蒸發器中的冷劑水不斷得到補充,至此一個完整的制冷循環完成。其循環圖如下:

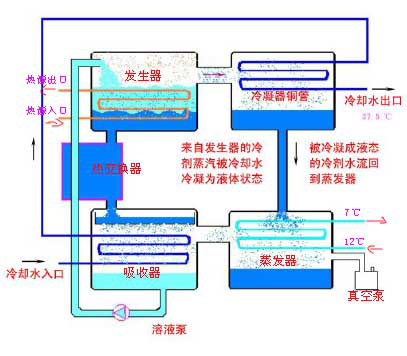

溴化鋰吸收式制冷機工作原理流程圖

溴化鋰吸收式制冷機工作原理流程圖-4

冷卻水從出口處進入冷卻塔,在溴化鋰冷卻塔風扇的作用下,將其中的熱量散發到大氣中,溫度降為32℃,再沖冷卻水入口處進入制冷劑,如此循環往復。

冷媒水從制冷機出來后,進入溴化鋰機組空調機(或風機盤管),將冷量送到所需要制冷的位置。

以上就是溴化鋰吸收式制冷機制冷的工作原理圖,接下來這張也是溴化鋰吸收式制冷機制冷原理圖,留給讀者慢慢思考他們的循環是怎樣的。

溴化鋰吸收式制冷機工作原理流程圖

溴化鋰吸收式制冷機工作原理流程圖-5

溴化鋰吸收式制冷機制熱原理

溴化鋰吸收式制冷機制熱循環相比制冷而言比較簡單,其流程是大致這樣一個過程。外來的熱源(熱水、燃氣、蒸汽等)加熱發生器內的溴化鋰溶液,溶液產生的水蒸氣將設于發生器上方的換熱管內的循環水加熱,因水蒸氣遇冷凝結成凝結水回到溶液中,再次加熱,如此循環不已。

溴化鋰吸收式制冷機制熱時,需要關閉三個冷熱轉換閥,使主體與發生器分隔,發生器的如真空鍋爐,主體停止運轉。一般采暖的溫水機熱水溫度在5~95攝氏度之間。制取出來的熱水,在通過循環溶液泵將溫水送至各個房間,達到采暖的目的。

對于溴化鋰吸收式制冷機,其運轉高效節能的重要措施是保持機組的真空度,真空度越高,其制冷效果越好。本篇的溴化鋰吸收式制冷機工作原理希望能對大家有所幫助。
