1、溴化鋰制冷機簡介:
溴化鋰制冷機簡稱溴冷機,別名溴化鋰吸收式制冷機,用溴化鋰水溶液為工質,其中水為制冷劑,溴化鋰水溶液為吸收劑,在真空狀態下,制取0℃以上的低溫水,多用于中央空調系統。溴化鋰制冷機是利用水在高真空狀態下沸點較低(只有4℃)的特點來制冷。
2、溴化鋰制冷機分類及特點:
溴化鋰制冷機種類很多,三匯能環給大家整合了溴化鋰制冷機的分類及特點,如下表格:歡迎參考。
溴化鋰制冷機分類 | 種類 | 特點 |
按驅動熱源 | 熱水型 | 以熱水的顯熱為驅動熱源 |
蒸汽型 | 以蒸汽的潛熱為驅動熱源 | |
直燃型 | 以燃料的燃燒熱為驅動熱源 | |
余熱型 | 以工業的余熱為驅動熱源 | |
復合熱源型 | 驅動熱源為多種熱源的復合,如熱水或直燃型復合 | |
按驅動熱源的利用方式 | 單效 | 驅動熱源在機組內被利用一次 |
雙效 | 驅動熱源在機組內被直接或間接地利用兩次 | |
多效 | 驅動熱源在機組內被直接或間接地利用多次 | |
多級發生 | 驅動熱源在多個壓力不同的的發生器依次被直接利用 | |
按低溫熱源 | 冷水機組 | 向低溫熱源吸熱,提供冷水 |
第一類熱泵 | 向低溫熱源吸熱,提供溫度低于驅動熱源的熱水 | |
第二類熱泵 | 向驅動熱源吸熱,提供溫度高于驅動熱源的熱水或蒸汽 | |
按用途 | 冷水機組 | 提供冷水 |
冷熱水機組 | 能同時或交替提供冷水和熱水 | |
熱泵機組 | 向低溫熱源吸熱,提供熱水或蒸汽 | |
按溶液循環流程 | 串聯 | 溶液先進入高壓發生器再進入低壓發生器,回流吸收器 |
倒串聯 | 溶液先進入低壓發生器再進入高壓發生器,回流吸收器 | |
并聯 | 溶液同時進入低壓發生器和高壓發生器,回流吸收器 | |
串并聯 | 溶液同時進入低壓發生器和高壓發生器,流出高壓發生器再進入低壓發生器,然后回流吸收器 | |
按溴化鋰制冷機布置 | 臥式 | 機組主要筒體軸線按水平布置 |
立式 | 機組主要筒體軸線按垂直布置 | |
按溴化鋰制冷機結構 | 單筒 | 機組的主要熱交換器布置在一個筒體內 |
雙筒 | 機組的主要熱交換器布置在兩個筒體內 | |
三筒 | 機組的主要熱交換器布置在三個筒體內 | |
多筒 | 機組的主要熱交換器布置在多個筒體內 |
3、溴化鋰制冷機名義工況及性能參數
對于任何維護溴化鋰制冷機的運行師傅及溴化鋰制冷機維修技術人員來說,了解溴化鋰制冷機的名義工況及參數必不可少,只有了解到溴化鋰制冷機的準確參數,才能對判定溴化鋰制冷機是否運行正常,是否需要做相應的維修或保養。
蒸汽型和熱水型溴化鋰制冷機名義工況及性能參數
溴化鋰制冷機名義工況 | 性能參數 | ||||||
形式 | 加熱源 | 冷水出水溫度/℃ | 冷水進、出口溫差/℃ | 冷卻水進口溫度/℃ | 冷卻水出口溫度/℃ | 單位制冷量加熱源耗量[kg/h·kw] | |
蒸汽壓力 (表壓)/Mpa |
熱水溫度 /℃ |
||||||
蒸汽單效型 | 0.10 | 7 | 5 | 30(32) | 35(40) | 2.35 | |
蒸汽雙效型 | 0.25 | 13 | 35(38) | 1.40 | |||
0.4 | 7 | ||||||
10 | 1.31 | ||||||
0.6 | 7 | ||||||
10 | 1.21 | ||||||
0.8 | 7 | ||||||
熱水型 | ~ | 進口/出口 | ~ |
蒸汽型和熱水型溴化鋰制冷機名義工況及性能參數
項目 | 冷(溫)水 | 冷卻水 | 性能參數 | ||
進口溫度/℃ | 出口溫度/℃ | 進口溫度/℃ | 出口溫度/℃ | ||
制冷 | 12(14) | 7 | 30(32) | 35(37.5) | ≥1.10 |
供熱 | ~ | 60 | ~ | ~ | ≥0.90 |
電源 | 三項交流,380V,50Hz(單項交流,220V,50Hz);或用戶所在國供電電源 | ||||
污垢系數 | 蒸發器水側:0.018m2·℃/kW。冷凝器、吸收器水側:0.044m2·℃/kW 。新機組蒸發器和冷凝器的水側應北認為是清潔的,測試時污垢系數應考慮為0m2·℃/kW |
4、溴化鋰制冷機工作原理:
溴化鋰制冷機不僅能狗用于夏天制冷還能用戶冬天采暖,其工作原理分為制冷循環和制冷循環。
4.1 溴化鋰制冷機制冷工作原理
溴化鋰制冷機在運行過程中,當溴化鋰水溶液在發生器內受到熱媒水(一般為蒸汽或熱水)的加熱后,溴化鋰溶液中的水不斷汽化;隨著水的不斷汽化,發生器內的溴化鋰溶液濃度不斷升高,進入吸收器;水蒸氣進入冷凝器,被冷凝器內的低溫冷卻水降溫后凝結,成為高壓低溫的液態水;當冷凝器內的水通過節流閥進入蒸發器時,急速膨脹而汽化,并在汽化過程中大量吸收蒸發器內冷媒水的熱量,冷媒水在流動過程中,由于吸收了冷卻水的熱量溫度而逐步降低、冷卻水溫度卻在流動過程中逐步升高,從而達到降溫制冷的目的。
在此過程中,低溫水蒸氣進入吸收器,被吸收器內的溴化鋰水溶液吸收,溶液濃度逐步降低,再由循環泵送回發生器,完成整個循環。如此循環不息,連續制取冷量。而冷卻水吸收了熱量以后循環到冷卻塔再進行降溫,然后再循環下來吸收熱量。由于溴化鋰稀溶液在吸收器內已被冷卻,溫度較低,為了節省加熱稀溶液的熱量,提高整個裝置的熱效率,在系統中增加了一個換熱器,讓發生器流出的高溫濃溶液與吸收器流出的低溫稀溶液進行熱交換,提高稀溶液進入發生器的溫度。同時,一般的蒸發器和熱交換器要進行保溫處理,盡量減少熱量的損失和降低機房和控制機房的溫度,以達到更好的節能效果和目的。

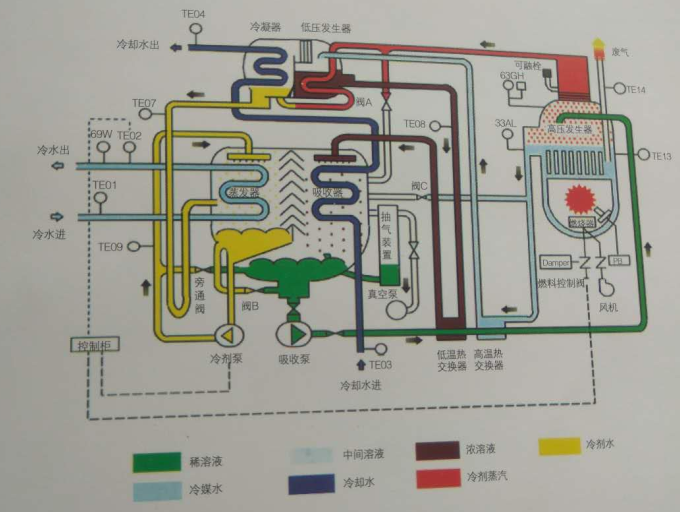

溴化鋰制冷機制冷工作原理循環圖

4.2 溴化鋰制冷機制熱工作原理
相比溴化鋰制冷機制冷工作循環,其制熱循環相對來說較為簡單。溴化鋰制冷機制熱循環原理是:打開制冷制熱轉換閥門(溴化鋰直燃機),冷劑水與溶液混合成很稀的溴化鋰溶液送往高壓發生發生器加熱,加熱產生的蒸汽在蒸發器內加熱用戶端送來的冷水實現采暖,水蒸氣同時冷凝,并與高壓發生器產生的濃溴化鋰在吸收器中混合后送往高壓發生器,實現制熱循環,如此循環不已。

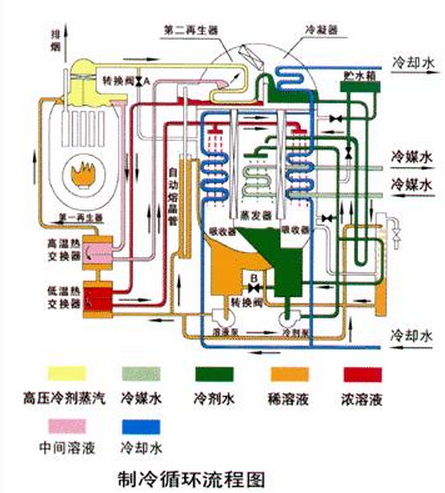

溴化鋰制冷機制冷工作原理圖

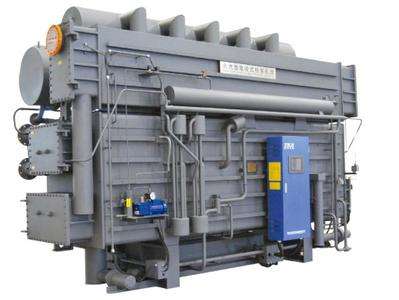

5、溴化鋰制冷機構造及功能
溴化鋰制冷機主要的部件及功能參見下表:
溴化鋰制冷機部件 | 功能 |
蒸發器 | 制取冷能量的設備,借助于冷劑水的蒸發來產生低溫冷媒水 |
吸收器 | 利用吸收劑吸收冷劑蒸汽 |
冷凝器 | 使產生的冷劑蒸汽冷凝 |
溶液熱交換器 | 在稀溶液濃溶液間進行熱交換,以提高機組的熱效率 |
溶液泵 | 將稀溶液送往發生器,將中間溶液在吸收器中噴淋 |
冷劑泵 | 將冷劑水噴淋在蒸發器傳熱管上 |
抽氣裝置 | 抽出影響吸收與冷凝效果的不凝性氣體,有機械真空泵抽氣裝置與各種型式的自動抽氣裝置 |
控制裝置 | 有根據復合控制制冷量的制冷量控制裝置,液位控制裝置等 |
安全裝置 | 確保溴化鋰制冷機運轉的裝置 |

以上就是三匯能環整理的關于溴化鋰制冷機系統簡介的主要內容了,溴化鋰制冷機完整內容不僅僅于此,后續我們將陸續有關溴化鋰制冷機及溴化鋰制冷機維修保養知識,歡迎大家收藏三匯能環溴化鋰制冷機維護保養網。
